Атлас. Трансформация типичного трепетания предсердий в другой тип

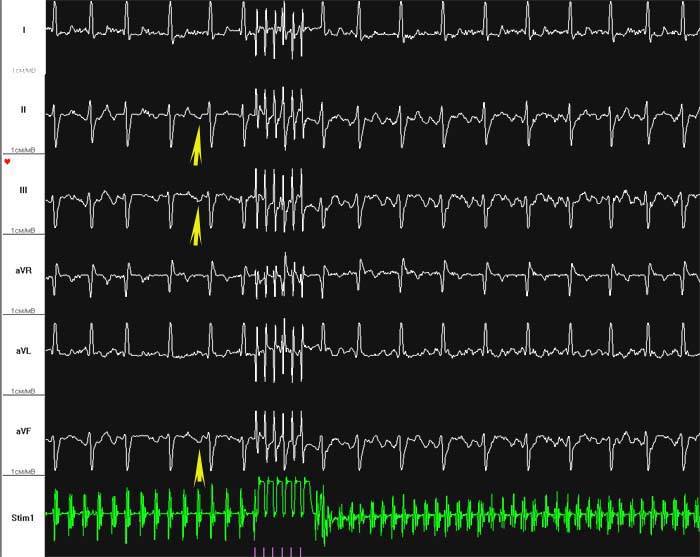

Частой ЭКС (400 импульсов в минуту) исходное трепетание предсердий с циклом 244 мс переведено в другой вид трепетания предсердий. Об этом говорит изменение волн трепетания (F) на поверхностной электрокардиограмме, формы предсердных потенциалов и цикла тахикардии (с 244 мс на 183 мс) на чреспищеводной электрограмме. Исходное ТП необходимо отнести к типичной форме по негативной морфологии волн трепетания в в II, III, avF (жёлтые стрелки). Скорость = 25 мм/секунду.

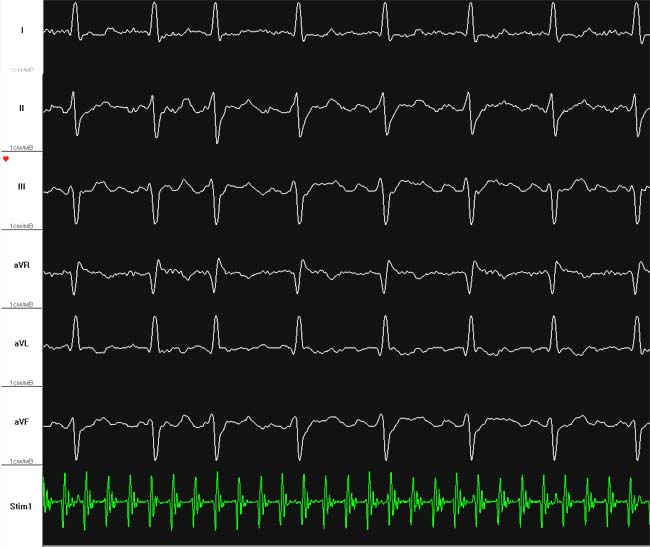

При скорости 50 мм/сек лучше видна мономорфность предсердных потенциалов, что подтверждает, не смотря на низкоамплитудные волны поверхностной ЭКГ, что произошла искусственная (ятрогенная) трансформация типичного ТП в атипичное.
