Атлас. Ритм АВ-соединения с полной блокадой ПНПГ

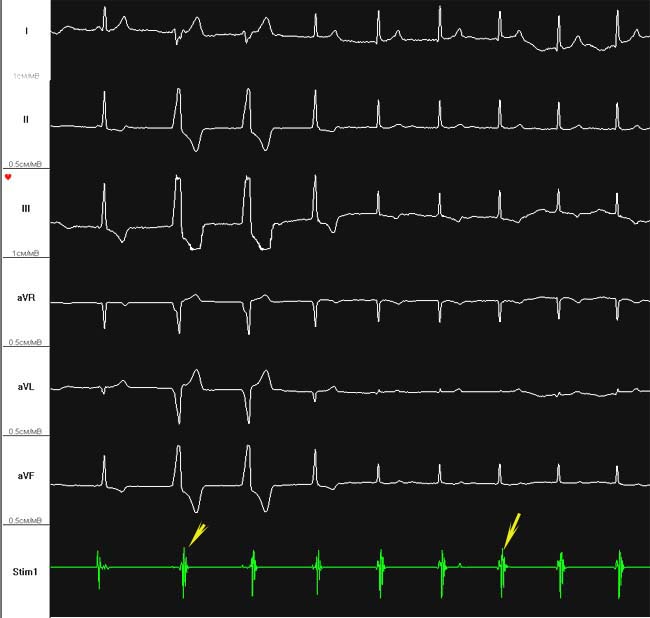

На рисунке – ритмичные R-волны без Р-волн с ЧСС = 54-69 в минуту, периодически (3,4 и 5 комплексы) с расширением QRS до 155 мс по типу полной блокады ПНПГ. На чреспищеводной электрограмме – предсердные потенциалы (жёлтые стрелки), соответствующие внутри комплекса QRS (как бы погружённые в него), что является абсолютным критерием ритма АВ-соединения. Скорость = 25 мм/сек.

Заключение: ритм АВ-соединения.
