Атлас. ВВФСУ = 5450 мс с замещающим ритмом АВ узла

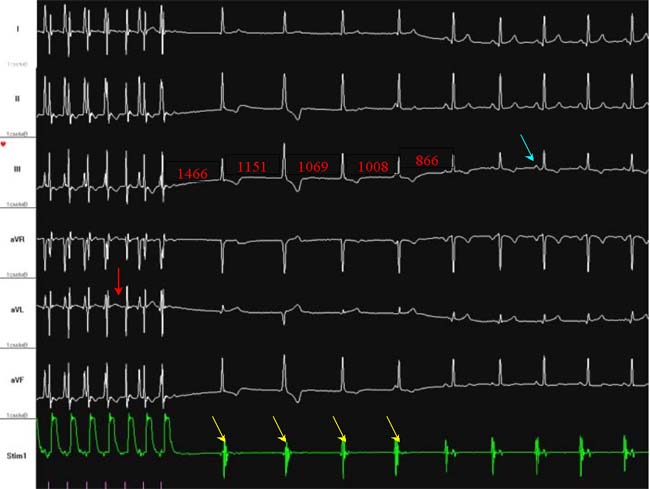

Электростимуляция проводится с частотой, соответствующей точке Венкебаха (120 импульсов в минуту). Об этом говорит периодика Венкебаха (указано красной стрелкой). После отключения ЭКС лишь пятый комплекс является синусовым (т.о. ВВФСУ = 5450 мс). Четыре комплекса, предшествующие синусовому являются отображением замещающего ритма АВ-узла. Об этом говорит отсутствие Р-волны на поверхностной ЭКГ, и предсердный потенциал, «погружённый» в комплекс QRS, на чреспищеводной электрограмме (жёлтые стрелки). КВВФСУ = ВВФСУ – RRисх = 5450 - 766 = 4684 мс.

Первый синусовый комплекс, соответствующий по частоте исходному ритму, обозначен голубой стрелкой. Т.о время полного восстановления функции синусовго узла (ВПВФСУ) = 7080 мс.
