Атлас. Нагрузочный тест для верификации ишемии миокарда

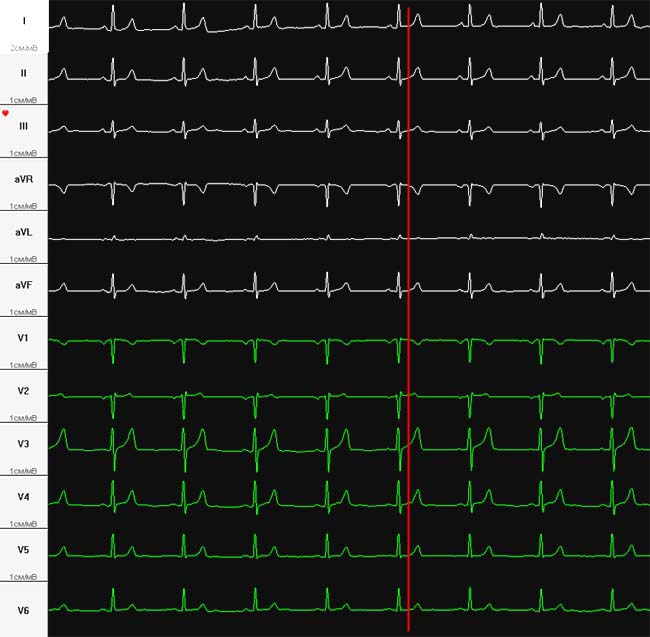

Исходно: синусовый ритм с ЧСС = 58 в минуту. Красной линией обозначен участок ST (80 мс от точки j – точка перехода зубца S в сегмент ST), где проводится измерение отклонения этого сегмента от изолинии.

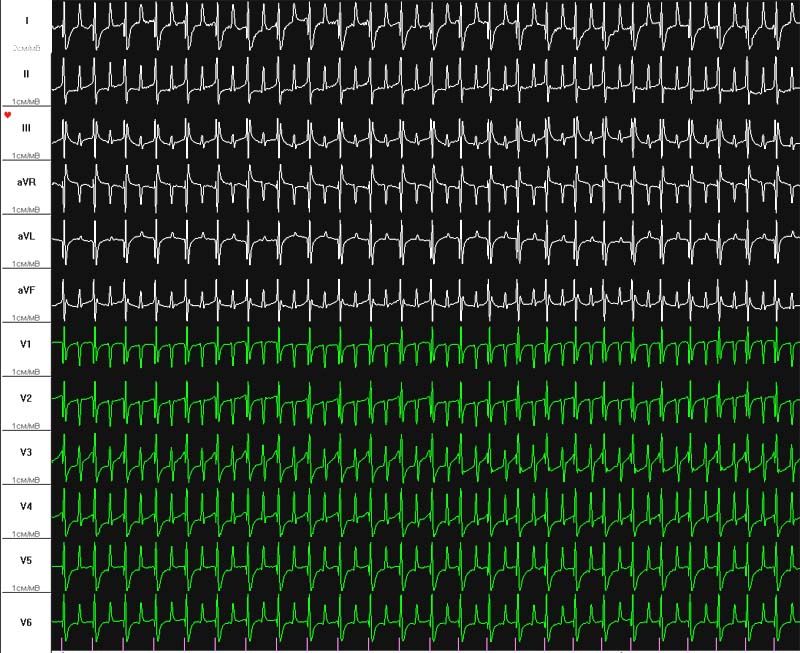

Проводится непрерывная учащающая ЭКС до частоты, соответствующей субмаксимальной для возраста пациента. На рисунке – чреспищеводная ЭКС с частотой 160 в минуту.

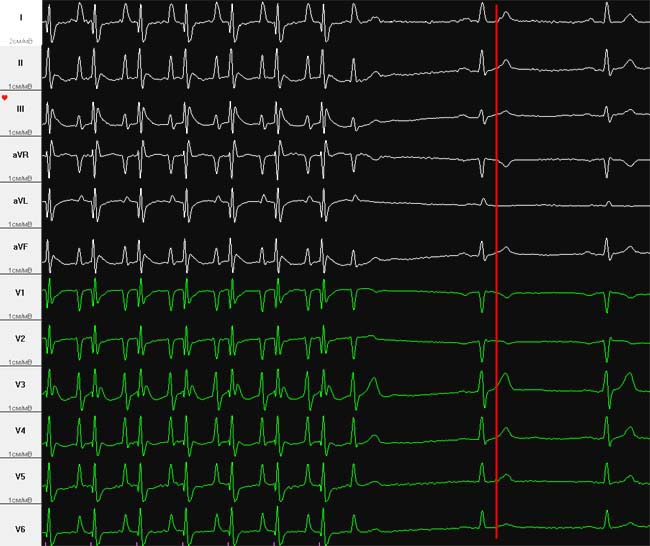

При отключении ЭКС через 3 минуты непрерывной стимуляции на достигнутой частоте, проводится измерение отклонения сегмента ST от изолинии в участке, обозначенном красной линией. Критерии определения этого участка те же, что и до стимуляции.
