Атлас. Аберрация при ЭКС на точке Венкебаха

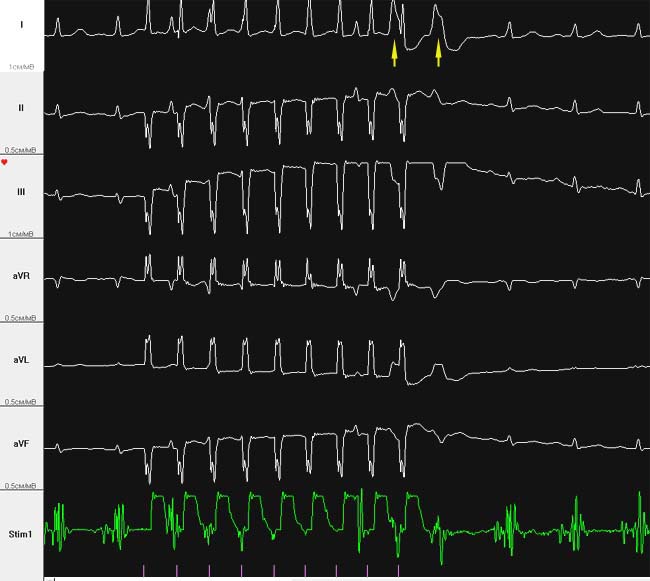

Спонтанный ритм – синусовая тахикардия с ЧСС – 128 в минуту. Проводится асинхронная ЭКС на частоте точки Венкебаха (250 импульсов в минуту). Шестой импульс не проводится через АВ-соединение (Wenkebach 6:5). Возбуждение от импульсов 8 и 9 создают тахи-зависимую блокаду левой ножки пучка Гиса (показано жёлтыми стрелками). Это говорит о том, что рефрактерность ЛНПГ больше рефрактерности АВ-узла и пучка Гиса, поскольку проведённые через эти образования возбуждения заблокировались в левой ножке.
