Атлас. Точка Венкебаха - 220 импульсов в минуту у женщины с синусовой тахикардией

Исследование проводится у женщины 40 лет с нейро-циркуляторной дистонией для исключения аритмического генеза “сердцебиений”, которые её беспокоят на протяжении 2 последних лет.

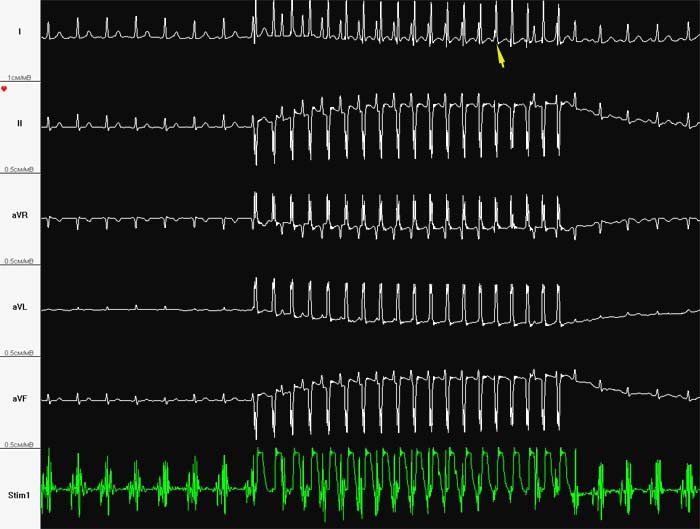

Спонтанный ритм- синусовая тахикардия – 124 в минуту. При учащающей ЭКС точка Венкебаха достигнута на частоте 220 импульсов в минуту. Жёлтой стрелкой указан первый импульс, возбуждение от которого не провелось через АВ-соединение. На этот импульс наслаивается комплекс QRS, проведённый от предыдущего импульса.

Заключение: точка Венкебаха – 220 импульсов в минуту.
