Атлас. Дыхательные изменения амплитуды волны А во время СВТ

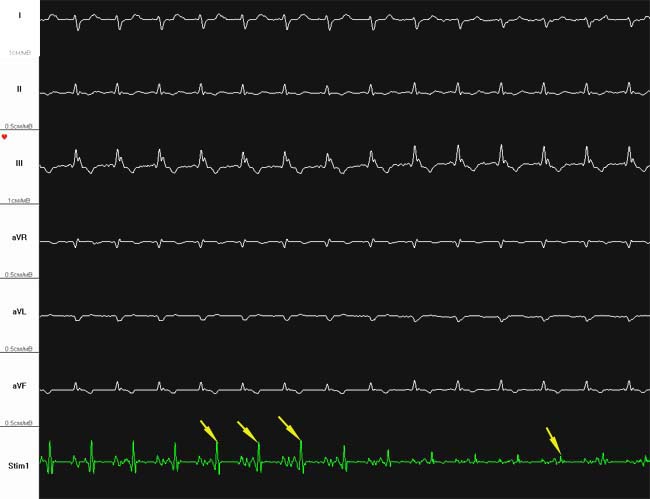

Чреспищеводная электрограмма регистрируется во время ортодромной тахикардии с ЧСС – 180 в минуту у пациента со скрытым синдромом WPW. Левая половина рисунка – фаза глубокого выдоха. Правая половина рисунка – начало вдоха. Скорость = 50 мм/сек. Стрелками показано предсердное возбуждение (волна А). Обращает на себя внимание максимальная амплитуда предсердных потенциалов во время глубокого выдоха и их снижение при возобновлении вдоха.

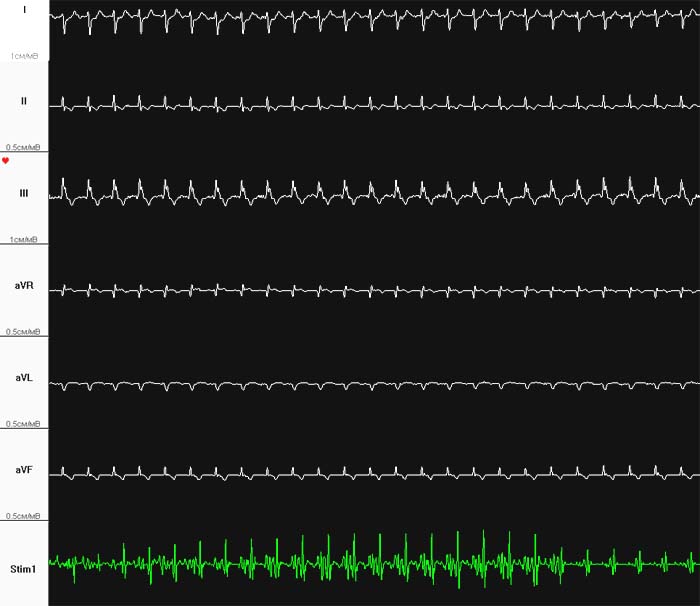

Следующий фрагмент показывает СВТ у того же больного при скорости 25 мм/сек. Максимальная амплитуда А соответствует фазе глубокого выдоха.
