Атлас. ЭРП АВС = 330 мс + относительная предсердная рефрактерность

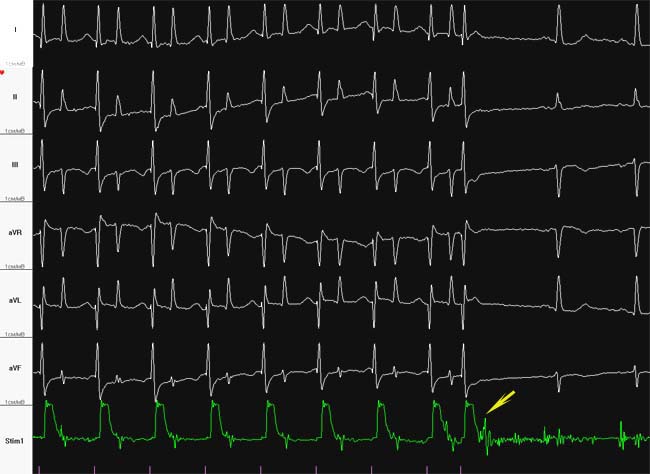

При программированной ЭКС на базовой частоте 110 импульсов в минуту с задержкой экстрастимула 330 мс предсердное возбуждение (стрелка) блокируется в АВ соединении вследствие его абсолютной рефрактерности. При этом интервал St-P удлинился со 173 мс (во время базовой стимуляции) до 219 мс (во время нанесения экстрастимула), что говорит о замедлении внутрипредсердного проведения в связи с относительной рефрактерностью миокарда.

Таким образом, экстрастимул с задержкой 330 мс застал АВ соединение в состоянии ЭРП, а миокард предсердий в состоянии ОРП.
